传统注塑机低压保护完全检测不到滑块 / 斜销没有完全归位；滑块只退回一大半，低压压力很小，依然会直接合模，直接撞坏滑块、斜销、分型面，这是模具重大事故高发点。那么，

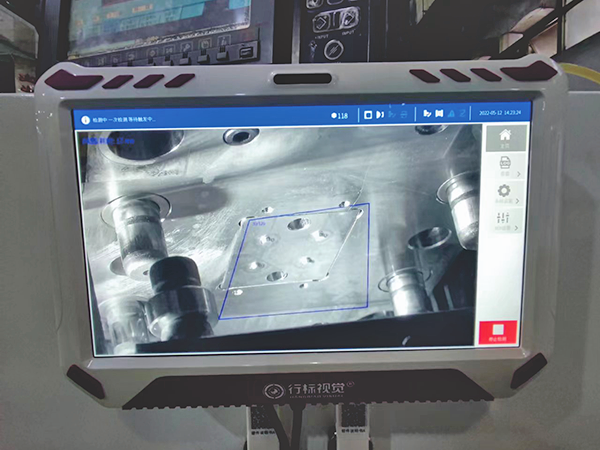

模具监视保护器依靠合模前视觉拍照，专门检测滑块特征位置，补上这个盲区，但不是装上就生效，安装、ROI 区域、抓拍时机、模拟测试缺一不可。
一、检测原理
在顶针完全回退、滑块完成抽芯复位之后，合模之前触发相机拍照。
用轮廓 / 特征匹配算法，专门圈选滑块的基准台阶、滑块端面、斜销根部作为检测 ROI 区域；对比标准 OK 模板图像：
滑块完全归位：特征轮廓与模板重合，允许合模；
滑块卡滞、退回不到位、半归位：轮廓偏移、特征位置变化，立刻报警，锁死合模输出，禁止合模。
⚠️注意：不要把整个模腔全部框选，只框滑块专属特征位置，否则油污、脱模剂、阴影会大量误报。
二、硬件与安装要点（决定能不能看到滑块）
相机视野角度
相机角度要能拍到滑块归位后的基准端面、台阶角；不能被 A/B 板、导柱挡住视野。
多滑块模具，每个滑块都要能拍到它的基准特征，拍不到的滑块视觉就保护不到。
有些滑块藏在模腔内侧，正面拍不到，需要斜角度架设相机，必要用双相机。
光源选型
优先环形漫反射红外光源，降低模具抛光面反光；避免强光直射滑块金属面产生光斑，光斑会造成轮廓识别失效。抛光模具可加偏振片消除反光干扰。
支架必须加固
模具开合震动大，磁吸底座容易移位，移位后滑块特征跑出 ROI，直接漏检；震动大工况改用机械锁紧支架 + 减震垫，每班点检支架螺丝。
触发拍照时机非常关键（高频踩坑）
抓拍信号设置为：顶针退回到位 + 滑块抽芯动作全部完成之后，再拍照，不要过早抓拍。
如果滑块还在往回运动过程中就拍照，会误判滑块不到位。
调整【二次检测延时】，给滑块机械运动留足静止时间，再采集图像。
三、软件调试实操步骤
模具正常生产，滑块完全归位、模腔干净，拍下标准模板图像。
单独给每一块滑块画独立 ROI 检测框：框选滑块的台阶、边角、基准线，只框特征位置，不要框大面积模腔。
不要把滑块运动扫过的空白区域纳入检测区域。
选用轮廓匹配（形状匹配）模式，不要简单像素比对；轮廓匹配抗轻微油污，只看滑块几何位置，比像素灰度比对更适合滑块检测。
设置位置偏移公差：一般允许 0.1‑0.3mm 偏移；超过这个偏移量判定 NG。公差不能放太大，否则 “半归位” 检测不出来；不能太小，否则模具热胀冷缩造成频繁误报。
灵敏度调至平衡点，做完模拟测试：手动把滑块人为调到半归位状态，确认监视器稳定报警、锁死合模；测试通过才算调试完成。
没有做模拟滑块半归位测试，等于没有真正保护滑块。
四、滑块检测的几大固有坑点
滑块视野被遮挡
滑块藏在模腔深处，相机拍不到滑块基准特征，视觉就无法保护；这种情况，视觉方案失效，需要搭配模具滑块限位开关（行程开关）做双重保护。
❗重要：视觉不能 100% 替代滑块行程开关，复杂多滑块模具建议：视觉 + 滑块限位开关双重防护。
模具热胀冷缩
模具升温后滑块位置微小偏移，模板是冷模状态学习，热模运行就误报。
解决：模具达到正常生产温度之后再学习模板；部分设备支持冷热两套模板切换。
油污、脱模剂、铝屑覆盖滑块基准特征
特征被盖住，轮廓匹配失败，误报或者漏检；对策：定期清洁滑块基准面；选用轮廓匹配算法，降低单纯灰度干扰。
斜销（斜顶）检测难点
斜顶运动空间狭小，经常被遮挡；优先框斜顶根部台阶；视野实在不足，依靠斜顶回退限位开关。
液压抽芯滑块
液压抽芯出现：油缸信号到位，但滑块被铁屑卡住，实际没有完全归位；油缸信号只能代表油缸动作完成，不能代表滑块物理到位，这就是盲区，必须靠视觉或者机械限位开关确认滑块实体位置。
五、完整可靠防护组合方案（现场推荐）
滑块可以清晰拍到基准特征：模具监视器视觉检测滑块位置 + 注塑机原有低压保护。
滑块藏在模内，相机拍不到特征：滑块加装机械限位行程开关 + 低压保护。
高价值复杂模具：视觉检测 + 滑块限位开关双重保险，彻底消除滑块半归位撞模风险。
六、验收必做两项测试
✅模拟滑块半归位：人为把滑块停在未完全退回位置，确认监视器报警，禁止合模。
✅正常连续生产几十模，观察无频繁误报警。
很多现场只测试模腔放残料，忘记测试滑块半归位，滑块这个风险点没有真正覆盖。
