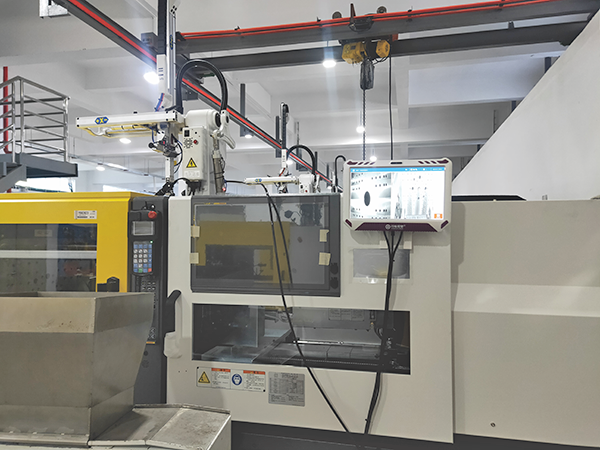

模具保护器主要用于注塑机、压铸机，少量冲压模具，机器视觉 CCD 相机拍照对比，合模前检测模腔，防止残料、粘模、顶针未归位、滑块不到位造成压模报废模具。那么，接下来小编详细介绍一下：
强光对模具保护器的影响
强光（太阳光、车间 LED 射灯、窗户直射光）会严重干扰识别，会造成两类故障：频繁误报警，或者漏检残料，直接存在压模风险。
强光干扰产生的现象
1. 画面局部过曝发白
阳光、灯光直射模腔，金属模具镜面反光，图像一片亮白；残料、水口碎块被高光盖住，机器看不见异物，发生漏检压模，属于高危故障。
2. 亮度随生产周期波动，频繁误报警停机
车间门开关、人员走动遮挡阳光，车间灯频闪，每一拍图片亮度不一样；和标准模板灰度差异大，明明模具正常，却反复报警锁机，生产断断续续。
3. 阴影变化
强光投射移动阴影，系统把阴影识别为模腔异物，触发误报。
注意：就算使用红外光源机型，外界可见光强光依然会干扰，只是抗干扰能力比普通可见光机型好，并不能完全免疫强光直射。
现场常见强光来源
1. 窗户阳光直射相机 / 模腔（白天变化大）
2. 车间顶部大功率 LED 射灯直接照进模具
3. 周边设备的照明灯反光射到型腔
4. 抛光 / 镀铬模具表面镜面反射形成强光眩光
由简到繁的处理方案
一、物理遮光（优先做，效果可靠）
1. 相机镜头加装遮光罩；相机、模腔位置加挡板，挡住窗户、射灯直射杂光。
2. 有窗户的工位，加装窗帘，避免阳光直接照射模具区域。
3. 调整相机安装角度，不要让外界光源直接射入镜头。
二、设备参数调整
1. 关闭相机自动曝光、自动增益，改为固定曝光时间；自动曝光遇到强光会整体拉偏画面亮度，是误报一大根源。
2. 调低保护器自带光源亮度；过高会加剧模具反光。
3. 重新采集标准模板：必须在实际生产的光照条件下学习模板，不要在早晚光照不一样的时候套用旧模板。
4. 合理设置灵敏度，不要调得过高；合理设置屏蔽 ROI 区域，把容易反光的非关键区域屏蔽掉。
三、硬件升级方案（反光 / 强光严重时）
1. 选用近红外光源 + 红外窄带滤光片，只接收设备自身红外光，过滤大部分外界可见光干扰。
2. 反光严重模具，镜头增加偏振镜片，抑制金属模具镜面反射眩光。
3. 光源改成频闪模式：只在拍照瞬间点亮光源，主光源亮度远高于环境光，压制外界强光影响。
重要现场提醒
1. 做完遮光、调参之后，一定要做模拟测试：放一小块残料，确认可以正常报警锁机，再投入量产，防止强光造成漏检压模。
2. 昼夜光照变化大的车间，白天、晚上光线不一样，必要分两套模板；白天阳光变化大，优先物理遮光，不要只靠软件算法兜底。
3. 算法只能补偿轻微光线变化，无法修复强光直射造成大面积过曝发白的图像，硬件遮光才是根本办法。
