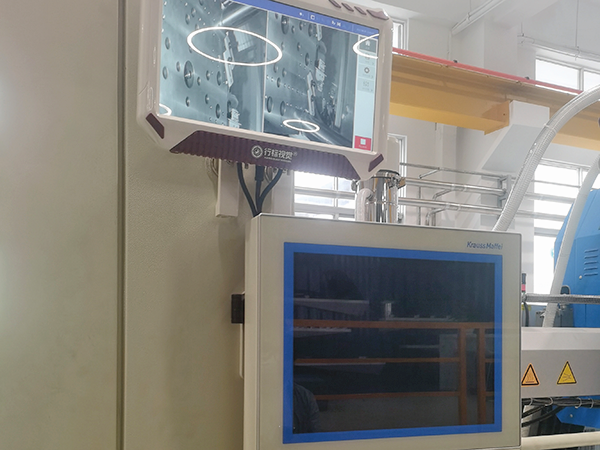

模具监视保护器属于机器视觉防护系统，主要配套注塑机、压铸机；开模后工业相机拍摄模腔，对比标准图像，发现异常直接锁住合模动作，防止压模撞模，保护昂贵模具。下面小编给大家说明一下：
模具监视保护器的视野大小可以调节，分为硬件物理调节、软件 ROI 检测区域调节两种，二者作用不一样。
一、硬件层面：改变实际拍摄视野（物理画面大小）
1、调节镜头焦距
变焦镜头：直接调整镜头焦距，焦距变大→视野变小，局部放大，单位像素精度更高；焦距变小→视野变大，可以拍到更大范围模腔，但单像素精度下降。
定焦镜头：焦距固定，不能调焦距，只能靠改变相机与模具之间的工作距离。
2、改变相机到模具的工作距离
支架前后移动相机：
相机离模具越远：视野越大，能拍到整个模腔，但细节精度降低。
相机离模具越近：视野缩小，局部放大，识别精度提升，但拍摄范围变小，容易拍不全整个型腔。
⚠️硬件调整后，画面整体改变，必须重新采集基准模板，否则直接误报。
注意：不能无限靠近，要预留安全距离，防止开模、机械手撞击相机镜头。
二、软件层面：ROI 检测区域（常用，不改变相机实际拍摄画面）
相机拍到的完整画面不变，在主机软件里画框，只把需要监控的区域设置为有效检测区，其余画面屏蔽忽略。
缩小检测 ROI：只框选型腔、滑块、顶针关键位置；外围无关区域（模架边缘、冷却水孔）屏蔽，减少误报警。
扩大检测 ROI：把更多区域纳入比对。
重点：软件 ROI 只是选择 “哪些地方参与判断”，不会改变相机真实拍摄的视野大小；相机拍不到的位置，软件框再大也检测不到。
三、实际调试取舍
大模具多型腔：需要完整拍下全部型腔，硬件视野调大；代价是单像素精度下降，细小碎屑识别能力变差。
小型精密模具：相机拉近，缩小硬件视野，放大型腔，提升识别精度；确认全部型腔都落在画面内。
如果模具范围超过相机zui大视野：单台相机无法兼顾，需要增加第二台相机（双相机方案），不能单纯靠调参数硬凑。
四、踩坑提醒
硬件改动焦距 / 相机距离后，一定要重新采集热态基准模板，沿用旧模板会大量误报警。
只靠软件缩小 ROI，并不能提高识别精度；精度由硬件镜头、工作距离决定。
不要为追求精度把视野调太小，出现型腔局部不在画面内，形成检测盲区，发生漏报压模风险。
