使用

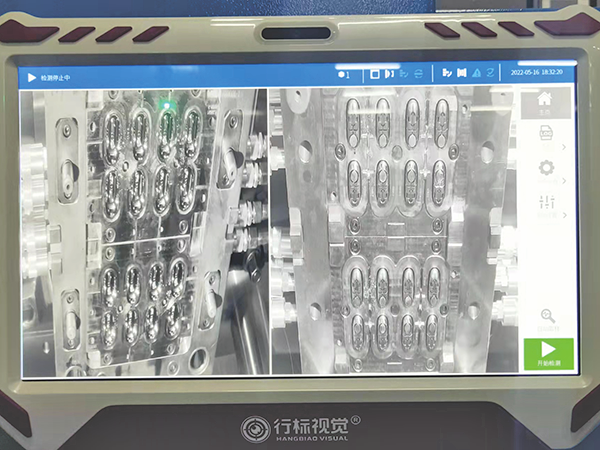

模具监视器识别产品缺陷时，需结合硬件配置、软件算法和工艺参数优化，通过实时采集和分析模具及产品的图像或数据，精准定位缺陷类型及位置。以下是具体方法及步骤：
一、硬件配置：确保数据采集精度
高分辨率相机
选择依据：根据产品尺寸和缺陷精度要求选择相机分辨率。例如，检测微米级缺陷（如手机连接器毛边）需选用800万像素以上相机，而大型压铸件（如汽车发动机壳体）可用200万-500万像素相机。
多相机协同：对于多腔模具或复杂结构产品，采用分区监控策略。例如，8腔模具可配置2台相机分别覆盖4个模腔，避免盲区。
专业光源设计
环形光源：均匀照亮产品表面，适用于检测划痕、凹坑等平面缺陷。
背光源：通过透射光突出产品轮廓，检测缺料、飞边等边缘缺陷。
同轴光源：消除反光干扰，适用于高反光材料（如金属压铸件）的表面检测。
红外光源：配合近红外（NIR）相机，穿透油污或蒸汽，适应恶劣工业环境。
抗干扰设计
防护等级：选择IP67及以上防护等级的相机和镜头，防止油污、水渍侵入。
防震动支架：固定相机于模具或机台上，避免高速运动导致的图像模糊。
二、软件算法：实现缺陷智能识别
传统图像处理算法
边缘检测：通过Canny、Sobel算子提取产品轮廓，检测缺料、飞边等边缘缺陷。
阈值分割：设定灰度值阈值，分离产品与背景，识别表面污渍、变色等缺陷。
形态学处理：通过膨胀、腐蚀操作填充或去除噪声，优化缺陷检测结果。
AI深度学习算法
卷积神经网络（CNN）：训练模型识别复杂缺陷（如裂纹、气泡），适应不同产品形态。
数据标注：收集大量缺陷样本，标注缺陷类型及位置，构建训练数据集。
模型优化：采用ResNet、YOLO等网络结构，提升检测速度和准确率。
迁移学习：利用预训练模型（如VGG16）快速适配新产品，减少训练时间。
多特征融合分析
结合尺寸、形状、颜色、纹理等多维度特征，提升缺陷识别鲁棒性。例如：
尺寸检测：通过模板匹配计算产品实际尺寸与标准值的偏差。
颜色分析：检测产品表面色差，识别混料或染色异常。
纹理分析：通过灰度共生矩阵（GLCM）检测表面粗糙度变化，识别划痕或磨损。
三、缺陷类型及识别方法
缺料（Short Shot）
现象：产品未完全填充模腔，局部缺失。
检测方法：
模板匹配：对比实际产品与标准模板的轮廓差异。
面积阈值：计算产品区域面积，低于阈值则判定为缺料。
毛边（Flash）
现象：产品边缘溢出多余材料，形成薄片状突起。
检测方法：
边缘检测：提取产品轮廓，检测轮廓外的异常凸起。
灰度梯度：分析边缘灰度变化，毛边区域灰度梯度较低。
混色（Color Contamination）
现象：产品表面出现异色斑点或条纹。
检测方法：
颜色空间分析：转换图像至HSV或Lab颜色空间，检测色差超过阈值的区域。
区域生长算法：以异色点为种子，扩展检测相邻异色区域。
顶针折断（Ejector Pin Breakage）
现象：顶针未完全顶出产品，导致产品残留或变形。
检测方法：
关键点检测：标记顶针位置，检测顶针是否缺失或偏移。
产品姿态分析：通过姿态估计判断产品是否倾斜（可能由顶针故障引起）。
滑块未到位（Slider Misalignment）
现象：模具滑块未完全闭合，导致产品侧壁缺料或变形。
检测方法：
几何约束检测：检测产品侧壁与标准模型的几何偏差。
滑块位置监测：通过位移传感器或图像分析滑块实际位置。
四、工艺参数优化：提升检测稳定性
曝光时间调整
根据产品材质和表面反光特性调整相机曝光时间，避免过曝或欠曝导致图像细节丢失。
触发时机优化
精确控制相机触发时间，确保在产品完全脱模且静止时采集图像，减少运动模糊。
环境光补偿
在强光或暗光环境下，通过软件算法（如自适应阈值）或硬件（如补光灯）补偿光照不足。
五、实际应用案例
手机连接器生产
缺陷类型：缺料、毛边、混色。
解决方案：
配置800万像素相机+环形光源，检测0.01mm级毛边。
采用CNN模型识别混色缺陷，准确率达99.5%。
通过模板匹配检测缺料，误检率低于0.1%。
汽车发动机壳体压铸
缺陷类型：气孔、裂纹、冷隔。
解决方案：
使用3D结构光相机扫描产品表面，检测立体缺陷。
结合X射线检测数据，通过多模态融合算法提升裂纹识别率。
实时监测模具温度，关联工艺参数与缺陷发生概率。
六、注意事项
定期校准：每季度对相机、光源进行校准，确保数据采集一致性。
数据更新：随着产品迭代，及时更新检测模型和标准模板。
人工复核：对AI检测结果进行抽样人工复核，避免漏检或误判。
