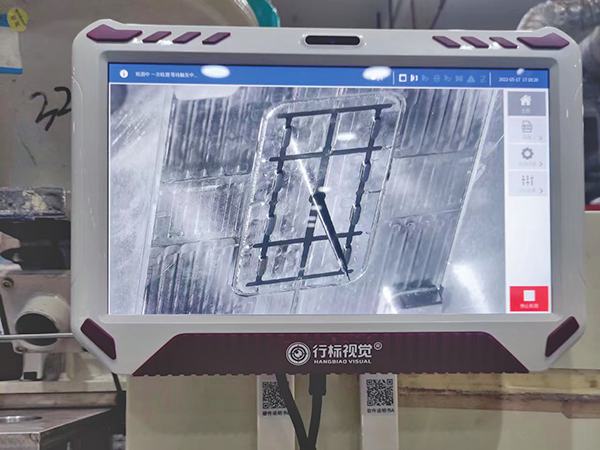

模具监视器（也称模具保护器、模内监控器）是注塑 / 压铸 / 冲压车间的机器视觉防压模系统，核心是开模后、合模前0.1 秒级拍照比对，发现粘模、残留、顶针 / 滑块不到位就立即锁机报警，避免昂贵模具被压坏。
模具监视器需要结合现场实操，整理新手高频问题、现象、原因和快速处理，分接线 / 信号、取景光源、参数设置、使用操作、环境干扰五大类，附应对办法。
一、接线 & 信号类（装机di一步容易出错）
设备不触发、开模后不拍照
原因：开模触发线接错、常开 / 常闭触点搞反、信号电压不匹配、线松脱。
处理：对照端子图核对线序，切换触点模式，紧固接线端子。
正常产品也强制锁机停机
原因：停机输出线接反，信号逻辑颠倒。
处理：调换锁机信号两根线，测试开合模联动状态。
偶尔漏触发、时好时坏
原因：线路被运动部件挤压、线材靠近电机 / 变频器受电磁干扰。
处理：走线避开高温、运动、强电区域，信号线单独绑扎。
报警灯不亮、蜂鸣器无声
原因：报警输出线未接或接错。
处理：重新对接报警端子，测试声光组件。
二、取景、光源与画面问题（调试高发）
画面一片发白 / 严重反光，无法识别
原因：镜面模、抛光模腔直打强光，脱模剂水雾叠加反光；光源角度不对。
处理：倾斜光源、降低亮度，加装偏光镜，改用漫反射环形光。
画面发黑、模腔细节看不清
原因：光源亮度太低、镜头被油污 / 水雾遮挡、取景角度逆光。
处理：调高光源亮度，清洁镜头与灯罩，调整相机角度。
镜头沾油、水雾，越用越模糊
原因：模具喷油、车间水汽直接喷到镜头，新手未做防护。
处理：加装透明防油防护罩，每日班前擦拭镜头。
机械手 / 料把进入画面，遮挡检测区域
原因：取景范围过大，没避让运动机构。
处理：移动相机支架，或设置延时拍照，等机构离开后再采集图像。
三、参数设置不当（误报重灾区）
频繁误报警（模内无异物，照样停机）
常见诱因：
① 灵敏度调得过高，轻微光影变化就判定异常；
② 检测框画得太大，把晃动的机械手、背景、运动顶针全部框入；
③ 车间灯光频闪、设备震动未开滤波。
处理：降低灵敏度、缩小检测区域、开启频闪 / 震动滤波。
灵敏度太低，真有料头 / 碎屑却检测不到
原因：一味降灵敏度防误报，导致漏检，失去防护作用。
处理：分区设置参数，重点模腔区域适度提高灵敏度，非关键区降低。
模板录制错误，基准画面本身不合格
原因：录制标准模板时，模内刚好有残留、顶针不到位，系统把 “不良状态” 当成标准。
处理：清空旧模板，确保模具完全正常后，连续采集 3~5 组合格画面重新建模板。
只设一个大检测区，局部异常不报警
原因：复杂模具（多滑块、多顶针）未分区检测。
处理：按模腔、顶针板、滑块分多个独立检测框，单独管控。
四、日常操作与使用失误
强行继续合模，无视报警
现象：报警后直接按注塑机复位合模，新手嫌麻烦跳过检查。
风险：极易压坏模具，属于zui大安全隐患。
提醒：报警必须停机检查，排除问题再复位。
随意改动已调好的参数
原因：觉得报警频繁就乱调灵敏度、阈值，参数越改越乱。
处理：记录原始参数，非专业调试不要乱改；可恢复出厂模板重调。
停机后未关闭设备，镜头长期正对高温模面
原因：下班 / 换模不挪相机、不关光源，高温烘烤加速相机 / 光源老化。
处理：长期停机收起支架或关闭光源电源。
换模后直接沿用旧模板
原因：更换模具、改动顶针 / 镶件后，忘记重新录制标准模板。
结果：持续误报或漏检。
处理：每换一套模具，必须重新建档、录模板。
五、安装固定与机械干涉
支架松动，相机慢慢移位
原因：螺丝未锁紧，机器震动导致角度偏移，画面跑偏。
处理：所有锁紧螺丝加固，关键位置加防松垫片，每日巡检支架。
开合模、滑块运动碰撞相机 / 光源
原因：安装位置离模具太近，未预留运动间隙。
处理：重新规划安装点位，保证zui大行程下无干涉。
水平 / 垂直角度偏移，画面倾斜
原因：只固定不调水平，取景不全。
处理：调整相机至模腔画面居中、水平。
六、环境引发的连带问题
昼夜 / 早晚光线变化，白天正常晚上误报
原因：车间自然光、照明灯亮度变化，画面明暗差异大。
处理：尽量关闭直射模区的环境光，依靠设备自带光源补光。
高温环境下设备死机、卡顿
原因：相机 / 控制器靠近炮筒、热流道，散热差。
处理：加装隔热板，远离高温区域。
