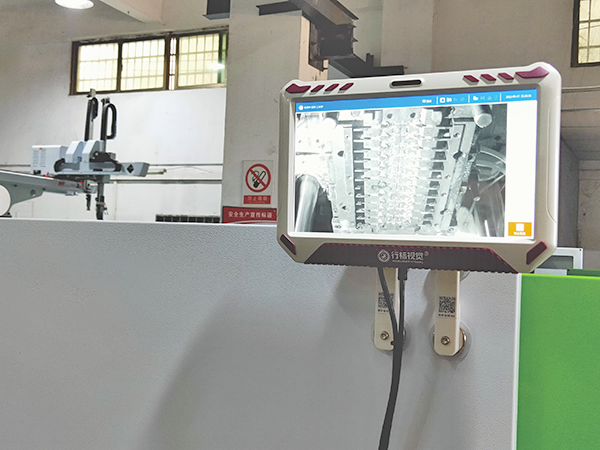

模具监视保护器通过机器视觉技术、传感器网络与智能算法的深度融合，实现对模具状态的实时、精准监测，其核心实现方式如下：
一、机器视觉：实时捕捉模具状态
高速图像采集
在模具开合模周期内，工业相机（分辨率通常为200万至800万像素，帧率zui高达1000fps）被触发，对模腔进行连续取像。例如，在注塑机开模到位时，相机拍摄模腔图像，监控顶针是否将成型工件顶出并下落。
多相机联动：针对大型或复杂模具（如多腔压铸模），采用分区监控策略，通过多个相机从不同角度同步拍摄，确保关键区域无死角覆盖。例如，一个8腔模具可由2台相机分别覆盖4个模腔。
智能图像分析
预处理：对原始图像进行灰度化、滤波、降噪、对比度增强等处理，消除光照不均、噪声干扰等因素的影响，提升图像质量。
特征提取：通过边缘检测、角点检测、形状描述子等算法，提取模具轮廓、产品形状、位置、尺寸等关键特征。例如，检测注塑模浇口磨损或冲压模刃口崩缺，精度可达±0.02mm。
对比分析：将实时图像特征与预设的标准模型（通过“示教”或“学习”功能生成）进行比对，计算相似度或差异度。若发现产品位置偏移、残留物或部件状态异常（如顶针未复位、滑块错位），立即判定为异常。
二、传感器网络：多维度数据融合
温度监测
在模具关键部位（如型腔、浇口）安装温度传感器，实时监测温度变化。若温度异常升高（如超过设定值10℃），系统立即报警并启动冷却系统，防止模具变形或开裂。
压力监测
通过压力传感器监测模具内部压力（如注塑过程中的注射压力、压铸过程中的合模压力）。若压力超标（如超过额定压力20%），系统发出预警，避免模具破裂。
位置与运动监测
结合接近传感器或编码器，监测顶针、滑块、抽芯等部件的位置和运动状态。例如，检测顶针是否完全复位、滑块是否移动到位，防止合模时撞击损坏模具。
三、智能算法：实时决策与联动控制
异常检测与报警
根据图像分析和传感器数据，系统实时判断模具状态是否正常。若检测到异常（如产品残留、顶针断裂、温度超标），立即发出声光报警，并通过I/O接口向注塑机或冲压机发送停止指令，避免模具损坏或生产不合格品。
数据记录与追溯
记录每次检测结果（合格/不良）、停机原因、缺陷类型及发生时间，生成生产效率报表和模具维护履历。例如，统计某模具在一个月内的异常次数，分析故障模式，优化维护计划。
远程监控与管理
通过物联网（IoT）技术，将检测数据上传至云端平台或PLC系统，支持手机/PC端远程查看模具状态。例如，工厂管理者可实时监控多台设备的运行情况，及时发现并处理异常。
四、典型应用场景
注塑行业
检测产品缺陷：识别缺料、毛边、多料、缩水等表面缺陷，或孔位缺失、筋位断裂等内部结构异常。
监控模具状态：检测浇口磨损、顶针断裂、滑块错位，预防模具损坏。
冲压行业
监测料带送料：检测料带位置偏移、工序遗漏（如冲孔、折弯顺序错误），避免连续生产批量不良品。
检查模具裂纹：实时识别模具刃口崩缺，提前安排维修。
压铸行业
监控合模前残留：在合模前精准识别模腔内的铝渣等残留物，防止压伤模具。
检测模具受力：通过压力传感器监测模具受力，预警过热或过压风险。
