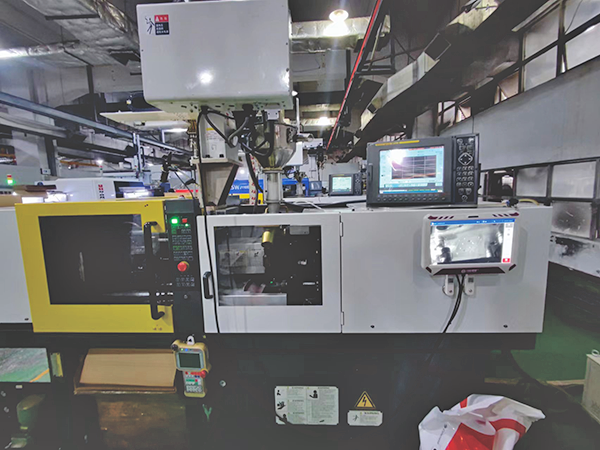

模具保护器通过集成机器视觉技术、位移传感器及智能算法，能够实时、精准地监测顶针位置，防止因顶针未归位或折断导致的模具碰撞损坏。其监测方式及原理如下：
一、机器视觉监测：实时图像比对
触发取像
在注塑机开模到位时，模具保护器接收信号触发工业相机，对模具模腔进行连续取像。此时顶针应已完成顶出动作，工件需完全下落。
图像比对分析
系统将实时图像与预设的标准模板（无残留物、顶针完全复位状态）进行像素级比对。
通过智能算法（如灰度算法、几何特征算法）检测顶针区域是否存在异常：
顶针未复位：若顶针仍留在模腔内，图像中会显示顶针轮廓，与标准模板不符。
顶针折断：若顶针断裂，图像中可能缺失部分顶针结构，或出现断裂碎片残留。
异常响应
若检测到顶针未复位或折断，模具保护器立即发出异常信号，停止注塑机合模动作并报警，防止模具碰撞。
二、位移传感器监测：精准行程反馈
传感器安装
在顶针驱动机构（如油缸、气缸或电机）上安装位移传感器（如线性编码器、磁致伸缩位移传感器），实时监测顶针的行程位置。
行程数据反馈
传感器将顶针的实时位置数据传输至模具保护器控制系统。
系统预设顶针的标准行程范围（如完全复位位置、zui大顶出行程）。
异常判断与处理
若顶针实际位置超出预设范围（如未回到复位点或未达到顶出行程），系统判定为异常。
立即触发注塑机停机并报警，避免因顶针位置错误导致模具损坏。
三、多参数协同监测：适应复杂模具
综合检测逻辑
模具保护器可同时监测顶针位置、滑块状态、镶件是否到位等多参数，形成协同保护机制：
顶针与滑块联动检测：若滑块未到位，即使顶针复位，系统仍会阻止合模。
顶针与产品残留检测：若顶针复位但模腔内有残留物，系统同样报警。
适应复杂场景
多穴模具：对每个模穴的顶针位置独立监测，确保所有顶针同步复位。
斜顶模具：通过角度传感器或特殊算法检测斜顶的倾斜角度，防止因斜顶未归位导致压模。
四、技术优势：高精度与高可靠性
高精度检测
机器视觉可识别0.1mm级的顶针位置偏差，位移传感器精度可达±0.01mm。
智能算法能区分顶针残留与正常光影变化，减少误报。
快速响应
从图像采集到异常判断，整个过程在50毫秒内完成，确保在合模前及时停机。
适应性强
支持任意形状检测区域设置，适应不同模具结构。
可扩展多台相机，实现多角度、高分辨率检测。
