注塑机保护器通过视觉检测与实时监控技术，在注塑机合模前对模具状态进行全面检查，防止因异物残留、产品未脱落或模具异常导致的压模事故。其核心工作原理可分为以下步骤：
一、核心工作原理：视觉成像 + 逻辑判断
拍摄建模（建立基准模板）

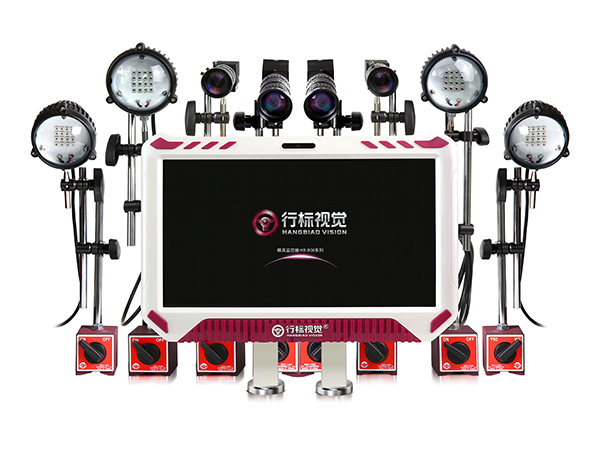

在注塑机完成一次注塑、开模后（此时模具型腔应处于“无产品、无异物”的正常状态），保护器的工业相机（安装在模具上方或侧面）对模具型腔内部和产品顶出区域进行拍照，捕捉清晰图像（分辨率通常达1200万像素以上）。
系统将该图像作为“基准模板”（正常状态），存储到内置数据库中，用于后续对比。
实时检测（对比当前状态与基准模板）
检测时机：每次注塑循环中，开模后、合模前的0.5-2秒间隙。
检测过程：
相机再次对模具型腔拍照（实时图像）。
系统通过算法（如灰度对比、轮廓匹配）将实时图像与基准模板对比。
判定逻辑：
若两者一致（无新增异物、产品已完全脱落），判定为“正常”，允许注塑机执行合模动作。
若存在差异（如型腔中有残留产品、金属碎屑、顶针未复位等），判定为“异常”，立即触发信号。
异常处理（紧急停机与报警）
检测到异常后，保护器在0.1秒内发送“停机信号”至注塑机控制系统（通过继电器或PLC接口），强制注塑机停止合模动作（维持开模状态）。
同时通过声光报警（红灯闪烁 + 蜂鸣）提醒操作人员处理（清除异物、检查模具），避免合模时的挤压损伤。
二、关键适配细节：贴合注塑机工作节奏
检测时机精准
严格卡在“开模完成后、合模启动前”的间隙（约1-3秒），不影响正常生产节奏（避免延长注塑周期）。
抗干扰设计
针对注塑车间光线变化（模具反光）、油污粉尘等问题，采用环形光源（抑制反光）+防尘镜头（防油污），确保成像清晰（避免误判）。
灵活适配模具
支持更换基准模板（换模时重新拍摄），适配不同模具尺寸（通过调整相机位置或镜头焦距，覆盖小至手机壳模具、大至汽车部件模具的检测范围）。
三、系统功能特点
非接触式检测
对原有生产系统侵入极少，确保检测的准确性和不干扰正常生产流程。
高精度与高速度
自主研发的灰度算法和几何特征算法能精确识别到0.1mm的异常。
结合高速高清晰工业相机以及CPU+GP多线程并行运算，最慢也仅需50毫秒即可完成检测。
操作简便
触摸屏控制，界面设计简单易懂，一线员工只需操作2个按钮即可开始检测。
开机后无需重新设置，直接启动检测。
适应性强
支持任意检测区域形状，适应各种复杂模具，每个检测区域可单独设置检测灵敏度。
具备震动消除和检测位置追踪功能，能在保持监测精度的同时避免因机台震动或动模开模位置不准导致误报警。
检测的工件种类非常广泛，对颜色没有要求，白色或黑色等各种颜色均可检测，适合各种尺寸、各种形状的工件。
数据追溯与分析
存储检测结果、报警记录及生产参数，支持按时间、批次或产品类型查询。
采用工业级存储器或云端数据库，支持USB导出或网络传输，便于质量追溯、工艺优化或合规性审计。
