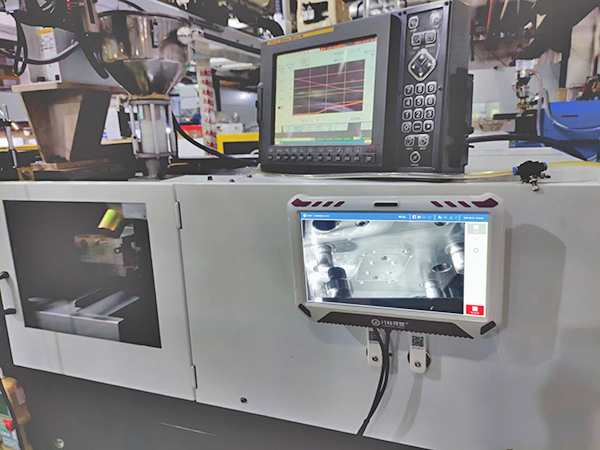

模具监视器（又称模具保护系统）是通过视觉检测防止模具压模、缺料、粘模等故障的关键设备，使用中若陷入操作误区，不仅无法起到保护作用，还可能引发误报警、漏检甚至模具损坏。以下是核心使用误区及避坑对策：
一、 安装调试误区：基础没做好，后续全白费
误区 1：相机安装位置不合理，视野覆盖不全
表现：相机只拍模具型腔局部，漏检镶件、顶针、产品边角等关键区域；或镜头正对强光 / 反光面，成像模糊。
危害：无法识别粘模、顶针断裂、产品残留等问题，导致压模事故。
对策：
相机需垂直正对模具型腔中心，视野覆盖整个型腔 + 顶针板 + 镶件区域，必要时用多相机拼接覆盖超大模具；
避免镜头直射模具抛光面、金属反光处，可加装偏光镜或环形光源；
镜头与模具的距离需匹配焦距，保证成像清晰（像素分辨率≥0.1mm/pixel）。
误区 2：光源选型错误，对比度不足
表现：盲目使用白光直射，导致产品与模具型腔灰度值接近，边缘模糊；或光源亮度不足，暗部细节丢失。
危害：系统无法区分 “正常产品” 和 “残留废料”，误判率飙升。
对策：
按模具和产品材质选光源：透明件（如亚克力）用红外光，黑色塑料件用高亮白光，金属件用斜射光；
优先选环形光源 + 漫反射板，减少反光，提升边缘对比度；
光源亮度需可调，根据注塑材料（如 PP/ABS/PC）的颜色适配。
误区 3：基准图像标定随意，未考虑生产波动
表现：直接用 “空模具” 或 “单次合格产品” 做基准，忽略注塑过程中产品缩水、毛边、色差等正常波动。
危害：轻微缩水被判定为 “缺料”，频繁误报警停机；或毛边被当成正常产品，漏检导致压模。
对策：
标定基准图像时，需采集10–20 次合格产品的平均图像，设置 “允许波动阈值”；
针对易缩水的产品（如厚壁件），单独标定 “缩水容忍区域”，避免误判；
换批次、换材料时，必须重新标定基准图像，不能沿用旧参数。
二、 参数设置误区：阈值不当，要么误报要么漏检
误区 1：灵敏度设置过高 / 过低，极端化操作
表现：追求 “零漏检” 把灵敏度拉满，轻微灰尘、水渍都触发报警；或为了减少停机，把灵敏度调至zui低，无视明显缺陷。
危害：灵敏度太高→频繁停机影响生产效率；灵敏度太低→漏检重大缺陷，模具损坏风险陡增。
对策：
按缺陷类型分级设置灵敏度：顶针断裂、产品残留等致命缺陷→高灵敏度；轻微毛边、色差等非致命缺陷→低灵敏度；
采用区域差异化阈值：型腔关键区域（如镶件周围）灵敏度调高，非关键区域（如模具边角）适当降低。
误区 2：检测区域划分模糊，无效区域过多
表现：将模具导柱、冷却水嘴等非检测区域纳入识别范围，或未对 “产品易粘模部位” 单独划区重点检测。
危害：无效区域的杂物（如灰尘）触发误报警，关键区域漏检。
对策：
用软件工具精准框选检测区域：只包含型腔、产品、顶针等关键部位，排除导柱、螺栓等无关区域；
对产品粘模高发区（如深腔、卡扣位） 设置 “重点检测框”，单独提升灵敏度。
误区 3：忽略检测时机，与注塑周期不同步
表现：检测时机固定在 “模具完全合模前”，未考虑注塑机开合模速度、顶针顶出时间的波动；或检测时间过短，图像未采集完成就判定。
危害：模具未完全打开时检测→视野被遮挡；检测时间不足→图像模糊，误判率高。
对策：
检测时机与注塑机信号联动，在 “顶针复位后、模具合模前 0.5 秒” 触发检测，预留足够成像时间；
根据注塑周期调整检测时长，确保图像采集完整（一般≥20ms）；
加装触发信号延时器，避免因开合模震动导致的图像抖动。
三、 日常使用误区：重使用轻维护，系统提前失效
误区 1：认为 “装了就万事大吉”，长期不清洁镜头和模具
表现：镜头积尘、油污覆盖，成像模糊；模具型腔残留塑料碎屑、脱模剂，干扰系统识别。
危害：系统无法分辨缺陷，形同虚设。
对策：
制定每日清洁制度：用无尘布擦拭镜头和光源，清除油污、灰尘；
注塑前清理模具型腔，避免脱模剂、碎屑残留；
定期检查镜头密封性，防止注塑原料蒸汽进入镜头内部。
误区 2：误报警后直接屏蔽，不分析原因
表现：遇到误报警，图省事直接在系统里屏蔽该检测区域，或降低整体灵敏度。
危害：屏蔽区域若出现真缺陷，系统完全无法识别，极易引发压模事故。
对策：
误报警后必须先分析原因：是光源偏移、镜头脏污，还是产品波动超出阈值？
针对性解决：脏污→清洁；光源偏移→重新校准；产品波动→调整阈值或重新标定；
严禁 “一刀切” 屏蔽检测区域，确需临时屏蔽的，需做好记录并及时恢复。
误区 3：不做定期校准，参数长期不变
表现：模具使用一段时间后出现磨损、型腔变形，或更换注塑材料、产品批次，仍沿用zui初的标定参数。
危害：系统无法识别模具磨损导致的 “异常”，或误判新批次产品为缺陷。
对策：
每周做一次全参数校准：重新采集基准图像，核对检测区域和阈值；
模具维修、更换镶件后，必须重新标定；
建立参数变更记录，方便追溯问题原因。
四、 功能认知误区：混淆 “监测” 与 “控制”，过度依赖系统
误区 1：认为模具监视器能解决所有模具问题
表现：依赖监视器防止一切故障，忽略模具本身的维护（如顶针润滑、导柱磨损检查）。
危害：顶针断裂、导柱卡死等机械故障，监视器可能无法及时识别，导致严重压模。
对策：
模具监视器是辅助保护设备，不能替代日常模具维护；
定期检查顶针、弹簧、镶件的磨损情况，做好润滑和更换。
误区 2：未联动注塑机，报警后无停机动作
表现：监视器仅发出声光报警，但未与注塑机的控制系统联动，无法强制停机。
危害：报警后若操作人员未及时处理，注塑机继续合模，导致模具损坏。
对策：
必须将监视器的报警信号接入注塑机 PLC，设置 “报警即停机” 逻辑；
定期测试联动功能：人为模拟产品残留，验证注塑机是否能紧急停机。
